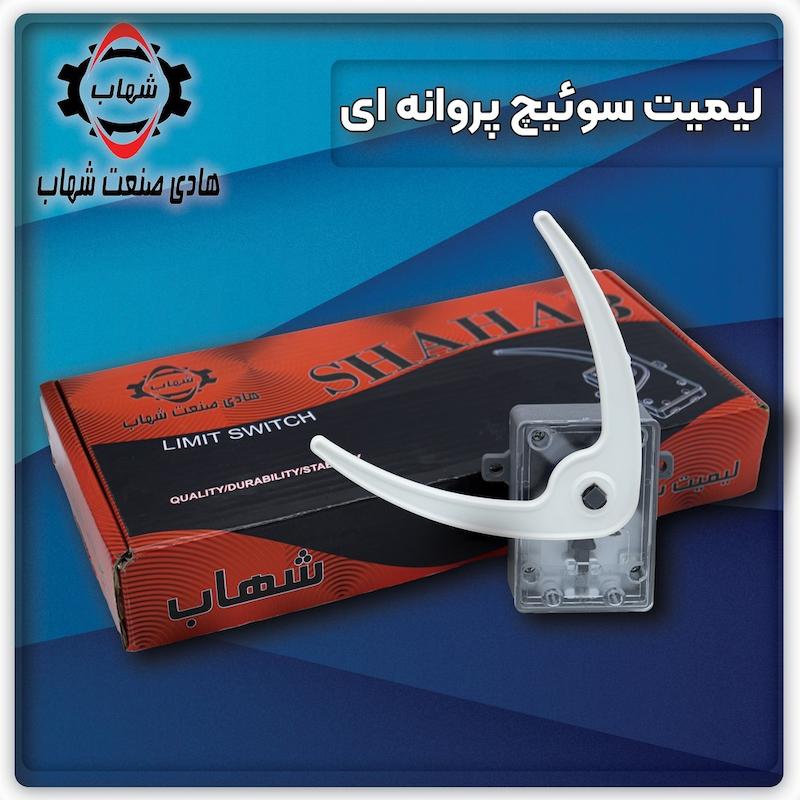

لیمت سوئیچ پروانه ای آسانسور شهاب

شالتر پروانه‌ای شهاب چیست؟

بررسی کاربرد لیمیت پروانه‌ای شهاب در آسانسور

شالتر پروانه‌ای شهاب؛ قطعه‌ای کاربردی در سیستم کنترل آسانسور

شالتر پروانه‌ای شهاب یکی از قطعات پرکاربرد در صنعت آسانسور است که برای کنترل موقعیت حرکتی کابین و ارسال فرمان‌های لازم به تابلو فرمان مورد استفاده قرار می‌گیرد. این قطعه که با نام‌های لیمیت پروانه‌ای شهاب، لیمیت سوئیچ پروانه‌ای و میکروسوئیچ پروانه‌ای آسانسور نیز شناخته می‌شود، با استفاده از یک مکانیزم مکانیکی، تغییر وضعیت مدار الکتریکی را در نقاط تعیین‌شده امکان‌پذیر می‌کند.

در سیستم آسانسور، هماهنگی میان تابلو فرمان، تجهیزات حرکتی و قطعات تشخیص موقعیت اهمیت زیادی دارد. لیمیت پروانه‌ای شهاب یکی از اجزایی است که با توجه به طراحی و مدار فرمان دستگاه، می‌تواند برای تشخیص موقعیت کابین، ارسال فرمان دورانداز یا انجام عملکردهای کنترلی مشخص به کار گرفته شود.

فروشگاه آسانسور کاشانی با عرضه قطعات و تجهیزات آسانسور، امکان تهیه انواع لوازم مورد نیاز نصابان، تعمیرکاران و فعالان این صنعت را فراهم می‌کند.

لیمیت پروانه‌ای شهاب چه کاربردی در آسانسور دارد؟

وظیفه اصلی لیمیت پروانه‌ای، تغییر وضعیت کنتاکت‌های الکتریکی هنگام تحریک اهرم مکانیکی آن است. این تحریک معمولاً با عبور قطعه محرک نصب‌شده روی کابین یا مجموعه مکانیکی مرتبط با آن انجام می‌شود.

بسته به نوع تابلو فرمان و نحوه طراحی سیستم، شالتر پروانه‌ای می‌تواند کاربردهای زیر را داشته باشد:

- تشخیص موقعیت کابین: کمک به شناسایی نقاط مشخص در مسیر حرکت آسانسور.

- ارسال فرمان دورانداز: در سیستم‌های طراحی‌شده برای این عملکرد، ارسال سیگنال لازم به تابلو فرمان برای اجرای مرحله کاهش سرعت.

- کنترل محدوده حرکت: همکاری با سایر تجهیزات کنترلی برای مدیریت حرکت کابین در محدوده تعیین‌شده.

- تغییر وضعیت مدار: قطع یا وصل کنتاکت‌ها بر اثر تماس مکانیکی با اهرم شالتر، مطابق نقشه مدار.

باید توجه داشت که شالتر پروانه‌ای به‌تنهایی جایگزین تمام تجهیزات ایمنی آسانسور نیست. عملکرد دقیق آن به محل نصب، نوع مدار و طراحی سیستم بستگی دارد و حفاظت نهایی آسانسور باید با تجهیزات ایمنی مناسب و مطابق الزامات فنی انجام شود.

ساختار و نحوه عملکرد شالتر پروانه‌ای آسانسور شهاب

شالتر پروانه‌ای از یک مکانیزم کلیدزنی و اهرم محرک تشکیل شده است. طراحی اهرم به‌گونه‌ای است که با برخورد کنترل‌شده قطعه محرک، وضعیت داخلی کلید تغییر می‌کند و فرمان الکتریکی مورد نظر ایجاد می‌شود.

فرایند عملکرد این قطعه را می‌توان در سه مرحله توضیح داد:

۱. حرکت کابین در مسیر تعیین‌شده

با حرکت کابین، قطعه محرک نصب‌شده در محل مربوط به شالتر نزدیک می‌شود. محل قرارگیری شالتر باید متناسب با نقشه نصب و عملکرد مورد انتظار انتخاب شده باشد.

۲. تحریک اهرم پروانه‌ای

هنگام تماس قطعه محرک با اهرم، مکانیزم داخلی کلید فعال می‌شود. این تماس باید به‌درستی تنظیم شده باشد تا از وارد شدن فشار اضافی یا عملکرد نامنظم جلوگیری شود.

۳. ارسال فرمان به تابلو فرمان

با تغییر وضعیت کنتاکت‌ها، سیگنال الکتریکی مورد نیاز در مدار مربوطه ایجاد می‌شود. تابلو فرمان بر اساس طراحی مدار و منطق کنترلی خود، این سیگنال را پردازش می‌کند.

بنابراین، کیفیت نصب و تنظیم شالتر در کنار سلامت کنتاکت‌ها و هماهنگی آن با تابلو فرمان، در عملکرد صحیح سیستم اهمیت دارد.

مزایای استفاده از لیمیت پروانه‌ای شهاب

هنگام انتخاب قطعات آسانسور، علاوه بر برند، باید به تناسب محصول با کاربرد مورد نظر و شرایط نصب نیز توجه کرد. لیمیت پروانه‌ای شهاب از جمله گزینه‌هایی است که در پروژه‌های مختلف آسانسوری مورد استفاده قرار می‌گیرد.

مهم‌ترین نکاتی که در انتخاب این قطعه باید در نظر گرفته شوند عبارت‌اند از:

- ساختار مکانیکی ساده: عملکرد مبتنی بر تحریک مکانیکی، امکان استفاده از این قطعه را در مدارهای متناسب فراهم می‌کند.

- نصب با اتصالات مناسب: امکان نصب روی پایه یا نگهدارنده متناسب با ساختار چاه آسانسور.

- کاربرد در سیستم‌های مختلف: قابلیت استفاده در مدارهای طراحی‌شده برای شالتر پروانه‌ای، مشروط به سازگاری فنی.

- سهولت بررسی عملکرد: وضعیت عملکرد کلید را می‌توان در فرایند سرویس و عیب‌یابی تخصصی بررسی کرد.

- دسترسی به قطعه جایگزین: استفاده از محصول متناسب با مدل نصب‌شده می‌تواند فرایند تعمیر و نگهداری را ساده‌تر کند.

توجه داشته باشید که طول عمر و کیفیت عملکرد هر شالتر به شرایط محیطی، تعداد دفعات تحریک، کیفیت نصب و مشخصات واقعی محصول وابسته است.

## تفاوت شالتر پروانه‌ای با لیمیت سوئیچ غلطکی

شالتر پروانه‌ای و لیمیت سوئیچ غلطکی هر دو از تجهیزات کلیدزنی مکانیکی هستند، اما در ساختار اهرم و نحوه تماس با قطعه محرک تفاوت دارند.

| ویژگی | شالتر پروانه‌ای | لیمیت سوئیچ غلطکی |

|---|---|---|

| مکانیزم تحریک | اهرم پروانه‌ای | اهرم مجهز به غلتک |

| نوع عملکرد | تغییر وضعیت کنتاکت با تحریک مکانیکی | تغییر وضعیت کنتاکت با تحریک مکانیکی |

| انتخاب محصول | وابسته به طراحی و مدار آسانسور | وابسته به طراحی و مدار آسانسور |

| نکته مهم در نصب | تنظیم صحیح تماس اهرم و قطعه محرک | تنظیم صحیح مسیر حرکت غلتک و قطعه محرک |

نمی‌توان بدون بررسی شرایط نصب، یک نوع را برای همه آسانسورها مناسب‌تر دانست. انتخاب بین این دو مدل باید بر اساس نقشه فنی، نوع تابلو فرمان، میزان تحریک و توصیه سازنده تجهیزات انجام شود.

نکات مهم هنگام نصب لیمیت پروانه‌ای شهاب

نصب صحیح شالتر پروانه‌ای در عملکرد قابل اعتماد آن نقش مهمی دارد. محل نصب، نحوه اتصال به پایه، مسیر حرکت اهرم و سیم‌کشی باید با طراحی آسانسور هماهنگ باشند.

انتخاب محل مناسب نصب

شالتر باید در موقعیتی قرار گیرد که قطعه محرک در نقطه تعیین‌شده آن را فعال کند. جانمایی نادرست ممکن است باعث ارسال دیرهنگام یا زودهنگام فرمان شود.

تنظیم میزان تماس اهرم

تماس قطعه محرک با اهرم باید به اندازه کافی باشد تا کلید به‌درستی فعال شود، اما نباید فشار یا ضربه غیرضروری به مکانیزم وارد کند.

بررسی اتصالات و سیم‌کشی

پیش از بهره‌برداری، سلامت اتصالات الکتریکی، وضعیت کنتاکت‌ها و تطابق سیم‌کشی با نقشه مدار باید توسط تکنسین متخصص بررسی شود.

آزمایش عملکرد پس از نصب

پس از نصب یا تعویض شالتر، عملکرد آن باید در شرایط کنترل‌شده و مطابق دستورالعمل فنی بررسی شود. آزمایش یک شالتر به‌تنهایی به معنای تأیید ایمنی کل آسانسور نیست.

نکته ایمنی: نصب، تنظیم و آزمایش تجهیزات کنترلی آسانسور باید توسط فرد متخصص و با رعایت دستورالعمل‌های ایمنی انجام شود. برای آزمایش نباید تجهیزات ایمنی دستگاه را به‌صورت غیراصولی از مدار خارج کرد.

علائم خرابی شالتر پروانه‌ای آسانسور

خرابی یا تنظیم نامناسب شالتر می‌تواند باعث اختلال در عملکرد مدار مربوطه شود. برخی نشانه‌هایی که بررسی تخصصی آن‌ها ضروری است عبارت‌اند از:

- عمل نکردن فرمان مورد انتظار در نقطه تعیین‌شده.

- قطع و وصل نامنظم مدار مرتبط با شالتر.

- تغییر شکل یا آسیب دیدن اهرم مکانیکی.

- شل شدن پایه یا تغییر محل نصب.

- وجود ایراد در سیم‌کشی یا کنتاکت‌های داخلی.

این نشانه‌ها همیشه به معنی خرابی خود شالتر نیستند؛ مشکل ممکن است از قطعه محرک، اتصالات، سیم‌کشی یا تنظیمات تابلو فرمان ناشی شده باشد. به همین دلیل، پیش از تعویض قطعه باید علت اصلی توسط تعمیرکار بررسی شود.

## راهنمای خرید شالتر پروانه‌ای شهاب

برای خرید لیمیت پروانه‌ای شهاب، بهتر است قبل از ثبت سفارش چند مورد را بررسی کنید:

۱. مدل و مشخصات محصول: مشخصات فنی محصول انتخابی باید با قطعه مورد نیاز مطابقت داشته باشد.

۲. تعداد مورد نیاز: تعداد شالترها را بر اساس نقشه اجرایی و نیاز پروژه مشخص کنید؛ تعداد مورد استفاده در همه آسانسورها یکسان نیست.

۳. متعلقات نصب: در صورت نیاز، وجود پایه، نگهدارنده و سایر متعلقات را هنگام سفارش بررسی کنید.

۴. سلامت و اصالت کالا: محصول را از فروشنده معتبر تهیه کنید و مشخصات درج‌شده روی بسته‌بندی یا بدنه را بررسی کنید.

۵. قیمت و موجودی: قیمت نهایی می‌تواند با توجه به شرایط بازار، بسته‌بندی و متعلقات متفاوت باشد؛ بنابراین بهتر است پیش از خرید استعلام بگیرید.

خرید لیمیت پروانه‌ای شهاب از آسانسور کاشانی 09121541898- 09101541898

فروشگاه آسانسور کاشانی در زمینه تأمین قطعات مورد نیاز صنعت آسانسور فعالیت می‌کند و می‌تواند مرجع خرید تجهیزات مورد نیاز نصابان، تعمیرکاران و همکاران این حوزه باشد.

اگر برای پروژه خود به شالتر پروانه‌ای شهاب یا سایر تجهیزات کنترلی آسانسور نیاز دارید، پیش از سفارش، مدل مورد نیاز و تعداد قطعات را مشخص کنید تا انتخاب محصول متناسب با سیستم آسانسور انجام شود.

برای مشاهده سایر تجهیزات و قطعات، می‌توانید از بخش محصولات سایت آسانسور کاشانی در نشانی زیر بازدید کنید:

https://kashanilift.com/

سوالات متداول درباره شالتر پروانه‌ای شهاب

شالتر پروانه‌ای شهاب همان لیمیت پروانه‌ای شهاب است؟

بله، در بازار قطعات آسانسور این دو نام معمولاً برای اشاره به یک نوع کلید مکانیکی به کار می‌روند. با این حال، هنگام سفارش باید مدل و مشخصات واقعی محصول بررسی شود.

وظیفه لیمیت پروانه‌ای در آسانسور چیست؟

این قطعه با تحریک مکانیکی، وضعیت کنتاکت‌های الکتریکی را تغییر می‌دهد و بسته به طراحی مدار می‌تواند برای تشخیص موقعیت، ارسال فرمان دورانداز یا سایر عملکردهای کنترلی مشخص استفاده شود.

آیا تعداد شالتر مورد نیاز همه آسانسورها یکسان است؟

خیر. تعداد و محل نصب به نوع تابلو فرمان، طراحی سیستم، نقشه اجرایی و الزامات فنی آسانسور بستگی دارد.

در صورت خرابی شالتر پروانه‌ای چه باید کرد؟

ابتدا باید دستگاه توسط تکنسین متخصص بررسی شود تا مشخص شود ایراد از خود شالتر، اهرم محرک، سیم‌کشی یا مدار فرمان است. تعویض قطعه بدون بررسی علت خرابی ممکن است مشکل را برطرف نکند.

هنگام خرید لیمیت پروانه‌ای شهاب به چه نکته‌ای توجه کنیم؟

سازگاری با مدار آسانسور، مشخصات فنی، سلامت مکانیزم، کیفیت اتصالات و کامل بودن متعلقات مورد نیاز از مهم‌ترین موارد پیش از خرید هستند.

جمع‌بندی

شالتر پروانه‌ای شهاب یا لیمیت پروانه‌ای شهاب یکی از قطعات کاربردی در سیستم کنترل آسانسور است که وظیفه آن با توجه به طراحی مدار، از طریق تحریک مکانیکی و تغییر وضعیت کنتاکت‌ها انجام می‌شود. انتخاب مدل مناسب، نصب اصولی و بررسی عملکرد پس از راه‌اندازی، در کارکرد صحیح این قطعه اهمیت دارد.

برای تهیه این محصول و سایر لوازم مورد نیاز آسانسور، می‌توانید با بررسی مشخصات فنی و نیاز پروژه خود از فروشگاه آسانسور کاشانی اقدام کنید.
